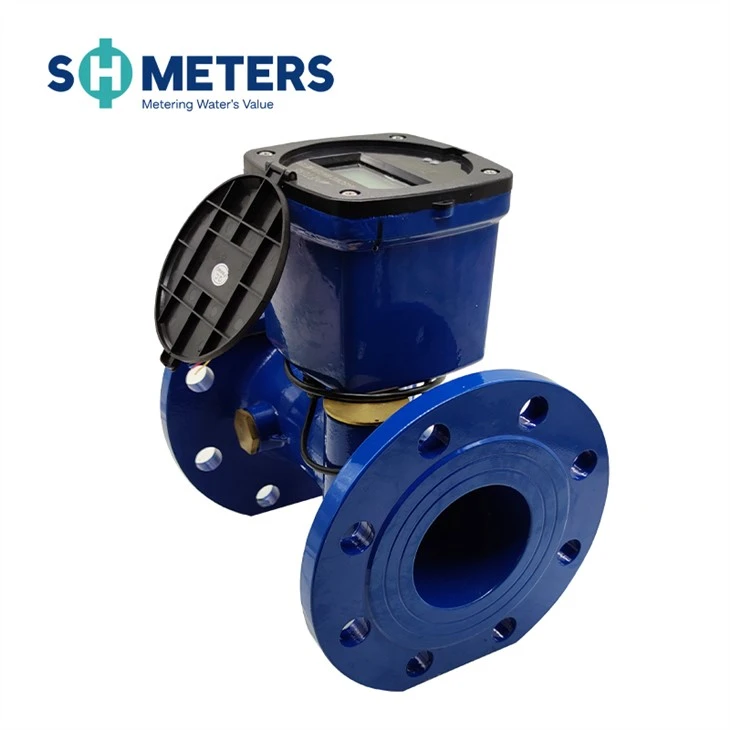

Deskripsyon Product
Mèt dlo ultrasons la se yon enstriman mesure pou kontinyèlman mezire, anrejistre, epi montre volim dlo k ap koule nan Capteur a lè l sèvi avèk metòd diferans tan ultrasons la. Tanpri li manyèl sa a ak anpil atansyon anvan ou itilize li, pou sèvi ak li nan pi bon avantaj epi evite pèt nesesè.
paramèt teknik
|
Dyamèt nominal (mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
Koule maksimòm Q4 (m³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
Koule nominal Q3 (m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
Koule tranzisyonèl Q2 (m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
Min kouleQ1 (m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
Kòmanse -koule (m³/h) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
Koule maksimòm |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Koule ranvèse |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Ranje mezire |
Q3/Q1, R250 (R400 personnalisable) |
||||||||||||||||||||||||||||||||
|
Klas presizyon |
Klas B |
||||||||||||||||||||||||||||||||
|
Klas pèt presyon |
Mwens pase oswa egal a 0.063 MPa |
||||||||||||||||||||||||||||||||
|
Travay presyon |
1.6 MPa |
||||||||||||||||||||||||||||||||
|
Klas tanperati |
T30 |
||||||||||||||||||||||||||||||||
|
Ranje tanperati |
(5 ~ 55) degre |
||||||||||||||||||||||||||||||||
|
Klas anviwònman an |
Andedan kay la, klas B |
||||||||||||||||||||||||||||||||
|
Klas elektwomayetik |
E1 (Rezidansyèl, Komèsyal, Endistriyèl) |
||||||||||||||||||||||||||||||||
|
Ekipman pou pouvwa |
Bati -nan batri ityòm DC 3.6V |
||||||||||||||||||||||||||||||||
|
Lavi batri |
＞ 10zan |
||||||||||||||||||||||||||||||||
|
Pozisyon enstalasyon |
Nenpòt ang |
||||||||||||||||||||||||||||||||
|
Ekspozisyon |
LCD, 8 chif + karaktè adisyonèl |
||||||||||||||||||||||||||||||||
|
Klas sansiblite pwofil koule |
U10/D5 |
||||||||||||||||||||||||||||||||
|
Koòdone kominikasyon |
RS485 Modbus/Pulman pwodiksyon/GPRS/NB-IOT/Lorawan |
||||||||||||||||||||||||||||||||
|
Klas pwoteksyon |
IP68 |
||||||||||||||||||||||||||||||||
|
Tanperati depo tolerab |
-20 ~ 60 degre |
||||||||||||||||||||||||||||||||
|
Estatik pouvwa |
10μA |
||||||||||||||||||||||||||||||||
|
Fonksyone konsomasyon pouvwa |
45μA |
||||||||||||||||||||||||||||||||
avi pou enstalasyon
★ Flush tiyo anvan enstalasyon pou evite gravye ak lòt objè etranje;
★ Enstale yon valv ak filtre anvan kontè dlo a;
★ Pa manyen pati elektrik la oswa rale fil pou fè pou evite domaj pandan enstalasyon;
★ Rezève yon espas ase pou antretyen pandan enstalasyon;
★ Lè mèt dlo a enstale nan yon fason orizontal oswa enkline, yo dwe mete sond la koule ultrasons sou tiyo.
orizontal, epi lè enstale vètikal, asire w ke dlo a koule soti nan desann nan moute.
★ Tanpri sonje ke direksyon flèch la sou tiyo a dwe konsistan avèk direksyon koule dlo a pandan enstalasyon;
★ Yo dwe enstale machin pou lave jwenti a kòrèkteman pou evite machin pou lave ki pa aliye bloke dlo ak afekte presizyon kontè dlo a;
★ kontè dlo a pa dwe enstale nan yon kote ki ka afekte pa vibrasyon fò mekanik;
Avi Espesyal: 1. Asire w ou enstale yon valv on-off valv ak filtre anvan kontè dlo a ak yon lòt on -soupap rekòmande apre li pou antretyen;
★ Si mèt dlo a ultrasons enstale nan bride a, asire w ke paralelis ki genyen ant bride kontè dlo a ak bride tiyo se pa plis pase 0.5% nan dyamèt ekstèn bride a epi li se mwens pase 2mm, otreman li ka lakòz domaj nan kontè dlo a.
★ Anvan w sèvi ak kontè dlo sa a, tiyo a dwe ranpli ak dlo, otreman li pral mennen nan mezi ki pa kòrèk oswa menm ki pa -.
★ Lè enstale kontè dlo a, li ta dwe rezève longè DN * 10 devan kontè dlo a. Oswa li ta dwe rezève longè DN * 5 dèyè kontè dlo a.
★ Mèt dlo a dwe rafrechi ekspozisyon an chak 4s, epi li kontè dlo a (ki gen ladan valè a kòmanse ak fen.
valè) 4s omwen apre tiyo a fèmen lè w teste kontè dlo a, otreman rezilta tès yo ka afekte;
★ Tanpri asire w ke koule mwayen an se nan seri a koule nan kontè dlo a pandan tès ak itilizasyon, otreman li ka lakòz
domaj nan kontè dlo a;
★ Nan ka nenpòt ki fonksyone byen (egzanp mesure echwe, elatriye) pandan w ap itilize a, tanpri kontakte depatman jesyon ki gen rapò a
imedyatman epi pa repare li poukont ou;
★ Pwodui a fèt ak yon sele jetab anti-demonte ki dwe retire sèlman pa pèsonèl nonmen, oswa
otreman, li dwe eskli nan sèvis gratis apre-lavant.
