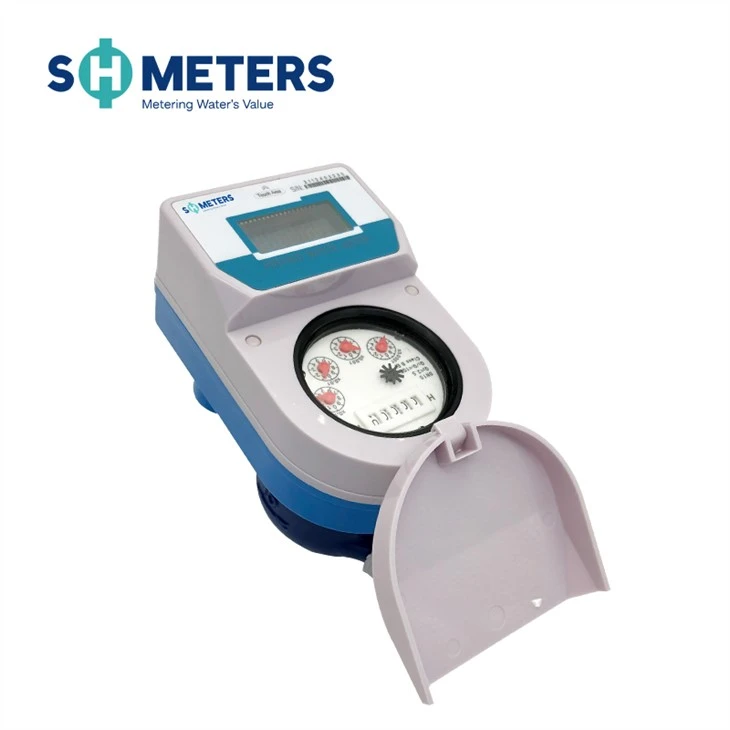

KAT DLO PREPARE KAT MÈT MÈT
LXSGIC-DN15 ~ 25
PREPARE SISTÈM ENTWODIKSYON
Rezime
Mèt kat seri IC la se yon kalite mèt dlo prepare ak entelijan mèt dlo. Li fèt ak manifaktire pa konpayi nou an ak pi popilè konpayi konsepsyon tou de domestik ak abò dapre estanda entènasyonal la.
Avantaj de sistèm lan
· OEM, ekspozisyon lang ak ekspozisyon inite lajan ka Customized, ak non konpayi ka ajoute nan lojisyèl an.
· Done yo pral sove otomatikman apre sòti sistèm lan.
· Jesyon senp ak kat itilizatè fè, fasil yo rekèt dosye konsomasyon.
· Enprime fakti, bay koupon pou itilizatè yo nan fòm ki pi komen nan zòn nan lokal yo.
Entwodiksyon brèf
Mèt dlo prepare a gen lekti mekanik ak elektwonik. Li itilize yo kontwole itilizatè yo sipèvize pa prepare ak yon kat IC. Peye davans ak Lè sa a, sèvi ak dlo debarase m de deranjman an nan mèt sou-sou sit mèt ak chaje.
Pwodwi karakteristik
· Kat kat nou prepare mèt dlo nou an gen presizyon segondè
· Kalite: vis, jwenti, fann
· Materyèl: Bbab panyòl
· Sèn yo dwe itilize: jaden, lojman, komèsyal, kay jeneral, bilding rezidansyèl, apatman, minisipalite, kay, potab
· Nivo ki enpèmeyab: IP68
· Done teknik konfòme yo ak estanda entènasyonal ISO 4064.
· Pedratik: klas b
Ekipman: Connctor, Valv kontwòl, aparèy lekti, Adaptè, Aktris, Battery opere, Pipe anfòm, Connector Anfòm, Coupling, Pointer, Konpozan, Kontwa, Rgister
· Kominikasyon: IC kat lekti, pwotokòl prive
Prensipal done teknik
(I.) Espesifikasyon teknik
| Atik | Inite | Detay | ||
| Dyamèt nominal | manm | 15 | 20 | 25 |
| Q3/ Q1 | R80/R100 | |||
| Overload koule(Q4) | m³/h | 3.125 | 5 | 7.875 |
| Koule nominal (Q3) | m³/h | 2.5 | 4 | 6.3 |
| Koule tranzisyonèl (Q2) | m³/h | 0.05 | 0.08 | 0.13 |
| Koule minimòm (Q1) | m³/h | 0.031 | 0.05 | 0.08 |
| Klas akizisyon | Klas 2 | |||
| Endikasyon maksimòm | m³ | 99999 | ||
| Klas tanperati | T30,T90 | |||
| Klas presyon | KAT JEYOgrafik 10/MAP16 | |||
| Presyon pèt klas | Δp63 | |||
| Koule prefile klas sansiblite | U10/D5 | |||
| klas anviwònman | Klas B | |||
| Klas anviwònman elektwomayetik | E1 | |||
| Kouran estatik | UA | <> | ||
(II.) Erè relatif
· Maksimòm erè pèmisib ant Q1 ak Q2 (eskli) se ±5% nan zòn koule ki ba.
· Lè tanperati dlo a pa pi wo pase 30 ° C, maksimòm erè pèmi ant Q2 ak Q4 (enkli) se ±2% nan zòn koule segondè.
· Lè tanperati dlo a pi wo pase 30 ° C, maksimòm erè pèmi ant Q2 ak Q4 (enkli) se ±3% nan zòn koule segondè.
(III.) K ap travay tanperati: dlo frèt (0.1 ~ 30)° C
(IV) Opere tanperati anbyen: (5 ~ 55)° C
(V) Depo tanperati anviwònman an: (-5 ~ 55)° C
Enstriksyon manyen fòt
| Atik | ekspozisyon fòt | Esplikasyon fòt | metòd eliminasyon yo |
| 1 | Anba vòltaj | Ba batri | Kontakte manifakti a |
| 2 | koule | Koule echèk siyal detèktè | |
| 3 | Valv louvri /fèmen | Valv rete soude oswa eskalade | |
| 4 | Pa ka li kat | Ekri erè kat pran kat la mal | Ale nan depatman pou dlo pou teste kat la |
Desen dimansyon
| Dyamèt Nominal | Longè Lengwis | Longè L1 | Lajè Bòs | Wotè h1 | Wotè h2 | Konekte fil | |
| manm | D | D | |||||
| 15 | 258 | 165 | 90 | 112 | 184 | R1/2 | G3/4B |
| 20 | 299 | 195 | 90 | 112 | 184 | R3/4 | G1B |
| 25 | 345 | 225 | 90 | 114 | 186 | R1 | G11 / 4B |
