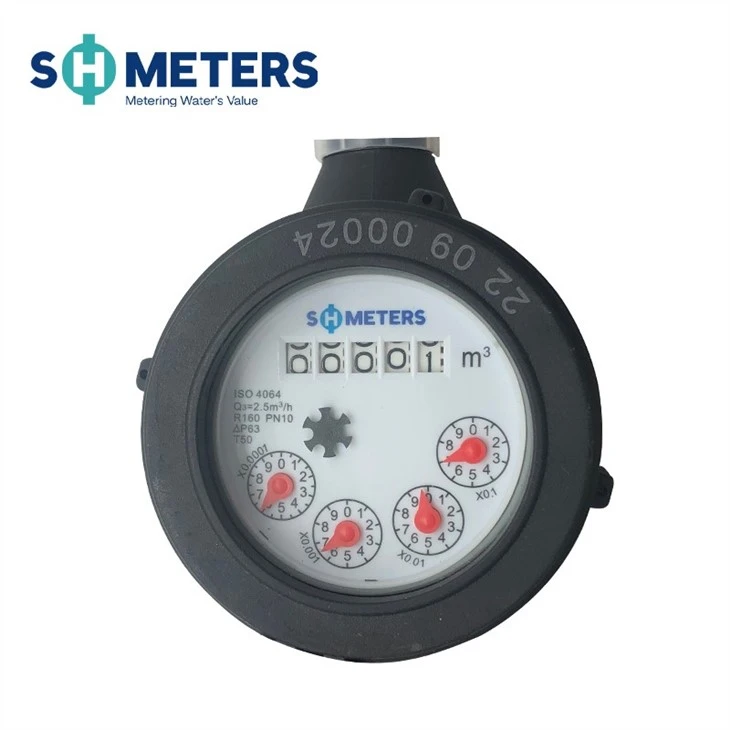

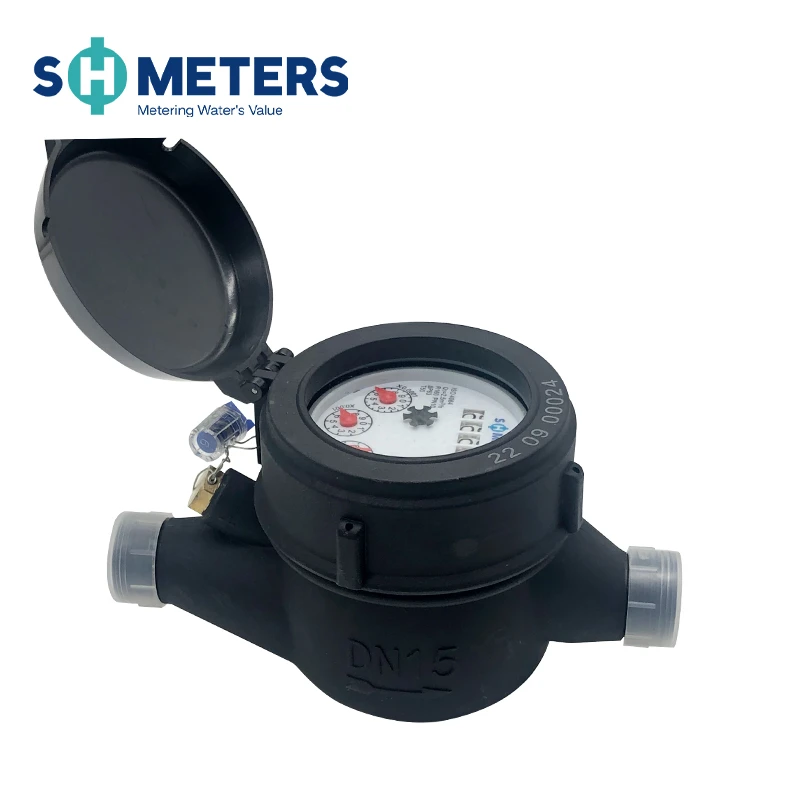

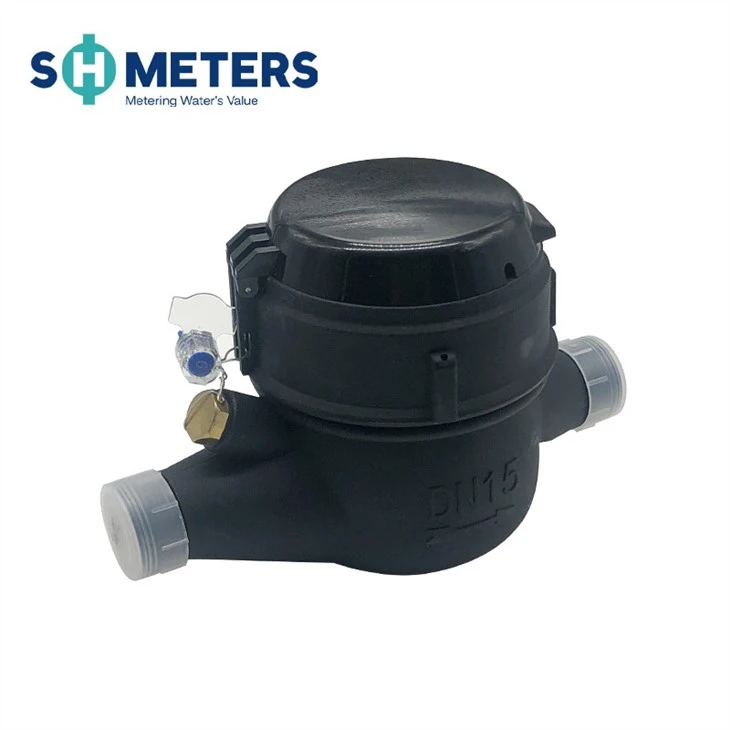

20mm milti-jè mouye kalite vane wou kontè dlo milti-jè kalite sèk kontè dlo frèt
Aplikasyon
Mezire volim dlo frèt (cho) ki pase nan tiyo a. Se kontè dlo yo itilize pou kay, komèsyal, minisipalite, tiyo.
Karakteristik
· Kondwi mayetik, pi ba rezistans transmisyon.
·Mayetik plak pwotèj, pou pwoteksyon ekstèn jaden mayetik.
·Sele sèk rejis asire lontan lekti klè.
· Aparèy reglemante ekstèn.
Akseswar: 2pcs kouti, 2pcs kouti nwa ak 2pcs machin pou lave.
·Ak gwo presizyon
·Pou itilizasyon orizontal

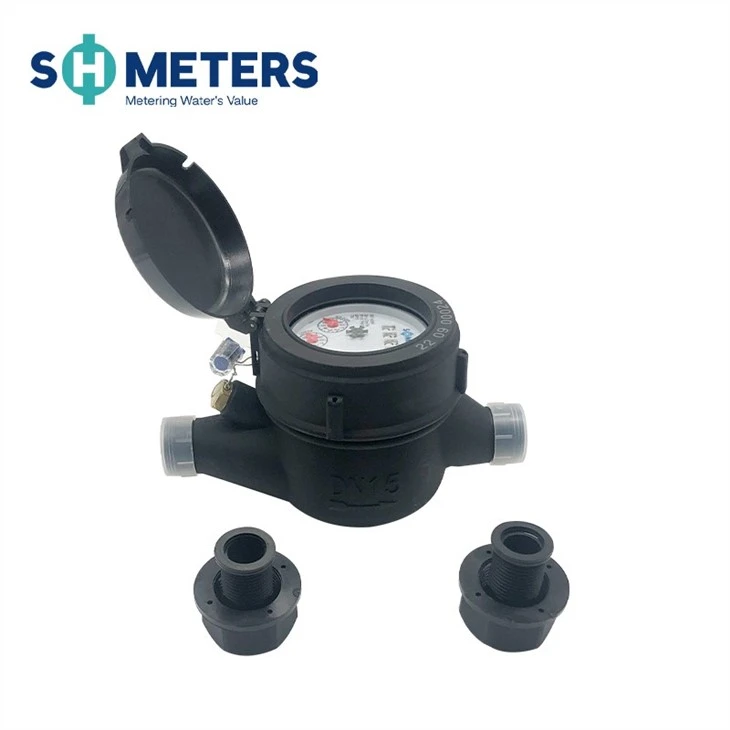

· Akseswa yo genyen filtre, piston Rotary, Widget koneksyon, connecteur fitting
Karakteristik si ou vle
·Enskri kalite sele: Kalite sèk; Kalite semi-sèk; Kalite super-sèk.
· Presizyon: R=80 ; 100; 125; 160;klas b;klas c.
·Gwosè: 15 ~ 50mm.
·Dlo frèt.
· Valv ki pa retounen.
·Opsyon switch wozo.
· Plizyè longè ak koneksyon disponib sou demann.
·Tread fen tip: BSP / NPT.
·Materyèl: Plastik
·Plastik Travay presyon: PN10 (10bar)
· Bay pwodiksyon batman kè / rs485 modbus / fil elektrik aleka / splitter batman kè / batman kè li ekspozisyon
Maksimòm Erè Akseptab
·Nan zòn ki pi ba a soti nan qmin enklizif jiska men eksepte qt se ±5 pousan.
·Nan zòn anwo a soti nan qt enklizif jiska e ki gen ladan qs se ±2 pousan; ± 3 pousan pou mèt dlo cho.
Konfòmite estanda
Done teknik yo konfòm ak estanda entènasyonal ISO 4064.
Kondisyon Travay yo
· Tanperati dlo: 0.1 degre ~ 50 degre pou kontè dlo frèt.
·Presyon dlo: Mwens pase oswa egal a 1.6Mpa (16 bar).
An jeneral dimansyon ak pwa
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Gwosè (pous) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Longè (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Lajè (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Wotè (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Konekte fil D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Fen bride |
| Pwa (kgs) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Done teknik
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Gwosè (pous) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max.Reading (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Lekti min (lit) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max.Pressure (Bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Pèt presyon | 63 | ||||||
| Max.Tanperati | T=50/90 | ||||||
| Opsyon pwodiksyon batman kè | Vmax{{0}V | ||||||
| Imax{{0}mA | |||||||
| Pmax{{0}W | |||||||
